氨基二甲烷檢測儀的RS485和4-20mA接線有什么區別呢?RS485接口作為常見的通信接口，其優勢在于傳輸距離遠、抗干擾能力強。在接線時，通常使用雙絞線或屏蔽線，以減少電磁干擾。4-20mA電流信號接口則廣泛應用于模擬量傳輸，其優點在于傳輸穩定、受干擾小。在接線過程中，我們通常使用三芯線纜，其中兩芯分別用于傳輸正負電流信號，另一芯則作為屏蔽層，以提高信號的抗干擾能力。以下是氨基二甲烷檢測儀RS485和4-20mA接線的說明。

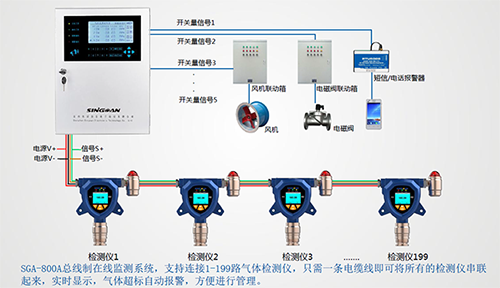

1.氨基二甲烷檢測儀RS485接線方式

RS485是一種典型的串行通訊標準，可以實現點對點的通信方式，并解決了RS232接口不具備的聯網功能。其接線方式通常如下：

?信號線?：RS485信號的變送器有兩根信號線，分別是DATA+(簡稱A)和DATA-(簡稱B)。

?電源線?：除了信號線外，還有電源正極(簡稱V)和公共負極(簡稱G)。

在四線制接線時，需要將變送器的V、A、B、G端子分別與控制器的V+、INA2、INB2、V-端子一一對應連接。這樣，檢測儀就可以通過RS485接口與控制器進行通信，實現數據的傳輸和監控。

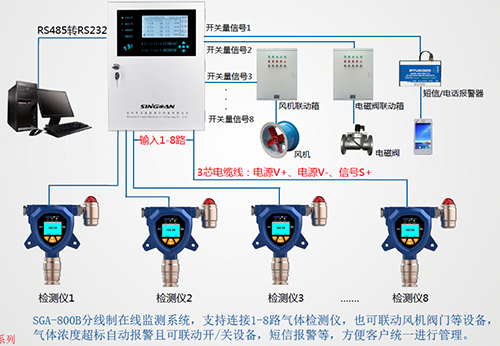

2.氨基二甲烷檢測儀4-20mA接線方式

4-20mA是國際通用的標準信號，標準中規定把4mA作為零信號，20mA表示信號的滿刻度。其接線方式通常如下：

?三線制?：對于三線制的變送器，它有三根線，分別是供電電源的正極(簡稱V)、信號的正極(簡稱S)和電源的負極(簡稱G)。

在接線時，需要將變送器的V、S、G端子分別與控制器的V、S、G端子一一對應連接。這樣，檢測儀就可以通過4-20mA電流信號將檢測到的氨基二甲烷濃度傳輸給控制器進行顯示、記錄或報警。

氨基二甲烷檢測儀注意事項

?1.接線正確性?：確保變送器的端子與控制器的端子正確對應連接，避免出現接反或接錯的情況。

?2.電源穩定性?：為檢測儀提供穩定的電源，避免電壓波動對檢測儀的工作造成影響。

3.?信號干擾?：在接線過程中，要注意避免信號線的干擾，確保信號的準確傳輸。

4.?安全規范?：在接線過程中，要遵循安全規范，確保電源開關處于關閉狀態，以避免意外觸電或損壞設備。

通過以上接線說明，您可以輕松實現氨基二甲烷檢測儀與控制器之間的通信和數據傳輸。如果您在接線過程中遇到任何問題或需要進一步的幫助，請隨時聯系深國安。
